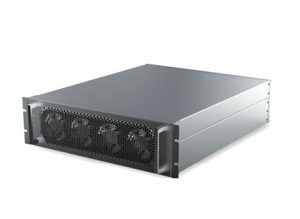

有源电力滤波模块
TAF 有源滤波器利用高性能电力电子器件向电网注入与谐波源电流幅值相等、相位相反的电流，使电源的总谐波电流为零，从而达到实时补偿谐波电流的目的。其运行不受系统阻抗等因素的影响，可避免系统谐振，具有自适应功能，可自动跟踪谐波变化，具有高度可控性和快速响应性。
工作原理
- 滤波原理
TAF 有源滤波器通过外部互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT 逆变出与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。TAF 的输出补偿电流是根据系统的谐波量动态变化的，因此不会出现过补偿的问题。另外，TAF 有内部过载保护功能，当系统的谐波量大于滤波器容量时，TAF 可以自动限制在100% 额定容量输出，不会发生滤波器过载。
- 无功补偿原理
可以通过参数设置，使TAF 在滤波的同时进行无功补偿。TAF 根据检测系统的无功需求，通过内部IGBT 逆变出容性或感性的基波电流，实现动态无功补偿，无功补偿的目标值可以通过TAF 操作面板设定。TAF 的无功补偿电流是根据系统无功量需求动态变化的，不会出现过补偿，柔性的无功补偿不会产生涌流冲击。
